2. Venturimeter

Tabung venturi adalah dasar venturimeter, yaitu alat yang dipasang di dalam suatu
pipaaliran untuk mengukur kelajuan cairan. Ada dua jenis venturimeter yaitu venturimeter

tanpa manometer dan venturimeter yang menggunakan manometer yang berisi cairan lain.

Prinsip keduanya hamper sama.

a. Venturimeter Tanpa Manometer

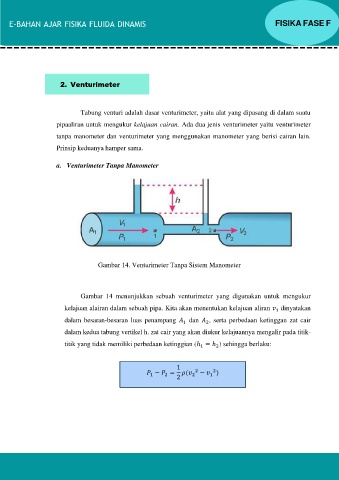

Gambar 14. Venturimeter Tanpa Sistem Manometer

Gambar 14 menunjukkan sebuah venturimeter yang digunakan untuk mengukur

kelajuan alairan dalam sebuah pipa. Kita akan menentukan kelajuan aliran dinyatakan
1
dalam besaran-besaran luas penampang dan , serta perbedaan ketinggan zat cair
2
1
dalam kedua tabung vertikel h. zat cair yang akan diukur kelajuannya mengalir pada titik-
titik yang tidak memiliki perbedaan ketinggian (ℎ = ℎ ) sehingga berlaku:
1
2

1
2
− = ( 2 − )
1 2 2 2 1
