ITALGI s.r.l. – COMPTOIR EQUIPE PASTA IDEA MOD. AIDA – Manuel d’utilisation et d’entretien

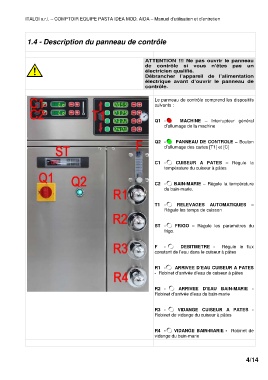

1.4 - Description du panneau de contrôle

ATTENTION !!! Ne pas ouvrir le panneau
de contrôle si vous n’êtes pas un
électricien qualifié.
Débrancher l’appareil de l’alimentation
électrique avant d’ouvrir le panneau de
contrôle.

Le panneau de contrôle comprend les dispositifs
suivants :

● ●
Q1 - ● MACHINE – Interrupteur général
d’allumage de la machine

● ●
Q2 - ● PANNEAU DE CONTROLE – Bouton
d’allumage des cartes [T1] et [C]

● ●
C1 - ● CUISEUR A PATES – Règule la
température du cuiseur à pâtes

● ●
C2 - ● BAIN-MARIE – Règule la température
du bain-marie.

● ●
T1 - ● RELEVAGES AUTOMATIQUES –
Règule les temps de cuisson

● ●
ST - ● FRIGO – Règule les paramètres du
frigo.

● ●
F - ● DEBITMETRE - Règule le flux
constant de l’eau dans le cuiseur à pâtes

● ●
R1 - ● ARRIVEE D’EAU CUISEUR A PATES
- Robinet d’arrivée d’eau du cuiseur à pâtes

● ●
R2 - ● ARRIVEE D’EAU BAIN-MARIE -
Robinet d’arrivée d’eau du bain-marie

● ●
R3 - ● VIDANGE CUISEUR A PATES -
Robinet de vidange du cuiseur à pâtes

● ●
R4 - ● VIDANGE BAIN-MARIE - Robinet de
vidange du bain-marie

4/14
