Page 222 - 2018 - Fiches Techniques - IT FRANCE v2

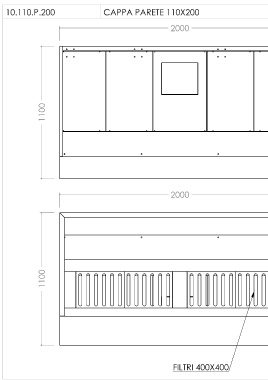

10.110.P.200 CAPPA PARETE 110X200 SERIE

2000
MOTORE V9

1100 450

1100

2000
Num. parte Materiale Spessore Quantità

FILTRI 400X400 4
MOTORE V9 1
10.110.P.240.57 FIANCO X1100 XV9 Aisi304 S/B 0.8 1DX 1SX
10.110.P.200.55 ANTERIORE X2000 Aisi304 S/B 0.8 1
10.110.P.200.56 POSTERIORE X2000 Aisi304 S/B 0.8 1
10.110.P.200.64 SUPPORTO SUP.FILTRI X2000 Aisi304 S/B 0.8 1
1100 10.110.P.200.62 DISTANZIALE LAT. FILTRI Aisi304 S/B 0.8 2 1
Aisi304 S/B
0.8
10.110.P.200.63 DISTANZIALE CENT. FILTRI
10.110.P.240.59X110 COP. CENTR. XMOTORE V9XP110 Aisi304 2/B 0.8 1
10.110.P.200.61 COPERCHIO ESTERNO Aisi304 S/B 0.8 1DX 1 SX
10.110.P.200.58 DISTANZIALE LAT. COPERCHIO Aisi304 S/B 0.8 1DX 1SX
Lunghezza: Larghezza: Altezza:
MONELLETTA S.R.L.
PROGETTAZIONE E REALIZZAZIONE IMPIANTI FRIGORIFERI, STABILIMENTI LAVORAZIONI CARNI 2000 mm 1100 mm 450 mm
ATTREZZATURE INOX PER INDUSTRIE ALIMENTARI
Particolare:
A termine di legge, senza il nostro consenso, questo disegno non si può
riprodurre, nè copiare, nè comunicare a terze persone.
Cliente:
Codice Assieme di Appartenenza: Disegnatore: Data Emissione:
10.110.P.200 M.Trippetta 21/04/2017
SERIE Scala: Proiezione: REV.: Foglio:
FILTRI 400X400 Conferma/Offerta Nr: Nome File: / 00 .
10.110.P.200 ASSIEME
