Page 225 - 2018 - Fiches Techniques - IT FRANCE v2

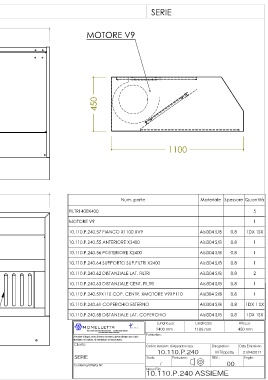

10.110.P.240 CAPPA PARETE 110X240 SERIE

2400
MOTORE V9

1100 450

1100

2400
Num. parte Materiale Spessore Quantità

FILTRI 400X400 5
MOTORE V9 1
10.110.P.240.57 FIANCO X1100 XV9 Aisi304 S/B 0.8 1DX 1SX
10.110.P.240.55 ANTERIORE X2400 Aisi304 S/B 0.8 1
10.110.P.240.56 POSTERIORE X2400 Aisi304 S/B 0.8 1
10.110.P.240.64 SUPPORTO SUP.FILTRI X2400 Aisi304 S/B 0.8 1
1100 10.110.P.240.62 DISTANZIALE LAT. FILTRI Aisi304 S/B 0.8 2 1
Aisi304 S/B
0.8
10.110.P.240.63 DISTANZIALE CENT. FILTRI
10.110.P.240.59X110 COP. CENTR. XMOTORE V9XP110 Aisi304 2/B 0.8 1
10.110.P.240.61 COPERCHIO ESTERNO Aisi304 S/B 0.8 1DX 1 SX
10.110.P.240.58 DISTANZIALE LAT. COPERCHIO Aisi304 S/B 0.8 1DX 1SX
Lunghezza: Larghezza: Altezza:
MONELLETTA S.R.L.
PROGETTAZIONE E REALIZZAZIONE IMPIANTI FRIGORIFERI, STABILIMENTI LAVORAZIONI CARNI 2400 mm 1100 mm 450 mm
ATTREZZATURE INOX PER INDUSTRIE ALIMENTARI
Particolare:
A termine di legge, senza il nostro consenso, questo disegno non si può
riprodurre, nè copiare, nè comunicare a terze persone.
Cliente:
Codice Assieme di Appartenenza: Disegnatore: Data Emissione:
10.110.P.240 M.Trippetta 21/04/2017
SERIE Scala: Proiezione: REV.: Foglio:
FILTRI 400X400 Conferma/Offerta Nr: / 00 .
Nome File:
10.110.P.240 ASSIEME
