Tak dipungkiri juga bahwa biaya instalasi penerangan listrik bisa mahal
hal ini disebabkan jenis bahan, jenis pekerjaan atau keterampilan para tenaga
kerja dan alat-alat bantu yang digunakan.
1. Perhitungan Jumlah Bahan Penerangan Listrik
Contoh merencanakan instalasi penerangan listrik 1 fasa dari gambar
denah rumah ukuran 750 x 1125 x 400 cm. Berikut Gambar denah rumah
pada
(gambar 78) dibawah ini.

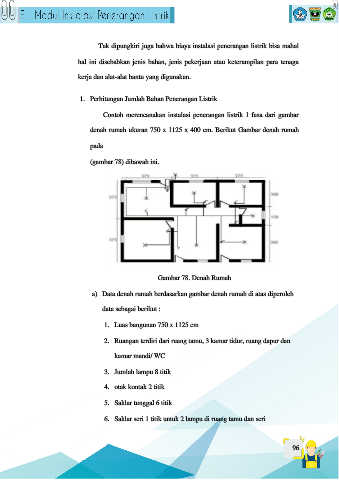

Gambar 78. Denah Rumah
a) Data denah rumah berdasarkan gambar denah rumah di atas diperoleh
data sebagai berikut :
1. Luas bangunan 750 x 1125 cm
2. Ruangan terdiri dari ruang tamu, 3 kamar tidur, ruang dapur dan
kamar mandi/ WC
3. Jumlah lampu 8 titik
4. otak kontak 2 titik
5. Saklar tunggal 6 titik
6. Saklar seri 1 titik untuk 2 lampu di ruang tamu dan seri
