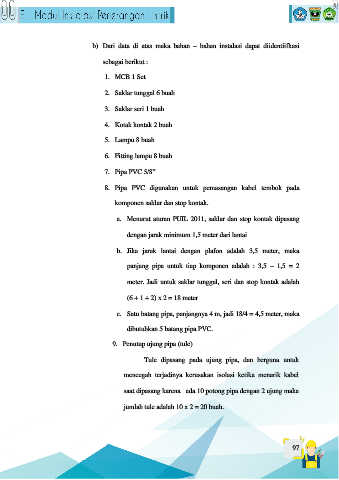

b) Dari data di atas maka bahan – bahan instalasi dapat diidentiifkasi

sebagai berikut :

1. MCB 1 Set

2. Saklar tunggal 6 buah

3. Saklar seri 1 buah

4. Kotak kontak 2 buah

5. Lampu 8 buah

6. Fitting lampu 8 buah

7. Pipa PVC 5/8”

8. Pipa PVC digunakan untuk pemasangan kabel tembok pada

komponen saklar dan stop kontak.

a. Menurut aturan PUIL 2011, saklar dan stop kontak dipasang

dengan jarak minimum 1,5 meter dari lantai

b. Jika jarak lantai dengan plafon adalah 3,5 meter, maka

panjang pipa untuk tiap komponen adalah : 3,5 – 1,5 = 2

meter. Jadi untuk saklar tunggal, seri dan stop kontak adalah

(6 + 1 + 2) x 2 = 18 meter

c. Satu batang pipa, panjangnya 4 m, jadi 18/4 = 4,5 meter, maka

dibutuhkan 5 batang pipa PVC.

9. Penutup ujung pipa (tule)

Tule dipasang pada ujung pipa, dan berguna untuk

mencegah terjadinya kerusakan isolasi ketika menarik kabel

saat dipasang karena ada 10 potong pipa dengan 2 ujung maka

jumlah tule adalah 10 x 2 = 20 buah.
