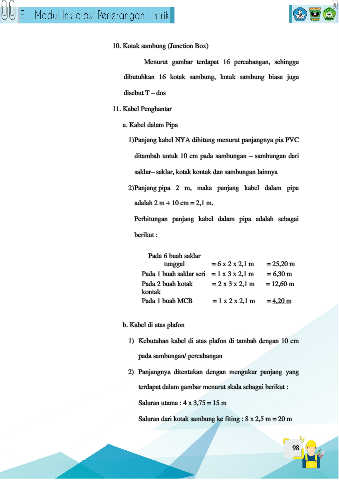

10. Kotak sambung (Junction Box)

Menurut gambar terdapat 16 percabangan, sehingga

dibutuhkan 16 kotak sambung, kotak sambung biasa juga

disebut T – dos

11. Kabel Penghantar

a. Kabel dalam Pipa

1) Panjang kabel NYA dihitung menurut panjangnya pia PVC

ditambah untuk 10 cm pada sambungan – sambungan dari

saklar– saklar, kotak kontak dan sambungan lainnya

2) Panjang pipa 2 m, maka panjang kabel dalam pipa

adalah 2 m + 10 cm = 2,1 m.

Perhitungan panjang kabel dalam pipa adalah sebagai

berikut :

Pada 6 buah saklar
tunggal = 6 x 2 x 2,1 m = 25,20 m
Pada 1 buah saklar seri = 1 x 3 x 2,1 m = 6,30 m
Pada 2 buah kotak = 2 x 3 x 2,1 m = 12,60 m
kontak
Pada 1 buah MCB = 1 x 2 x 2,1 m = 4,20 m

b. Kabel di atas plafon

1) Kebutuhan kabel di atas plafon di tambah dengan 10 cm

pada sambungan/ percabangan

2) Panjangnya ditentukan dengan mengukur panjang yang

terdapat dalam gambar menurut skala sebagai berikut :

Saluran utama : 4 x 3,75 = 15 m

Saluran dari kotak sambung ke fiting : 8 x 2,5 m = 20 m
