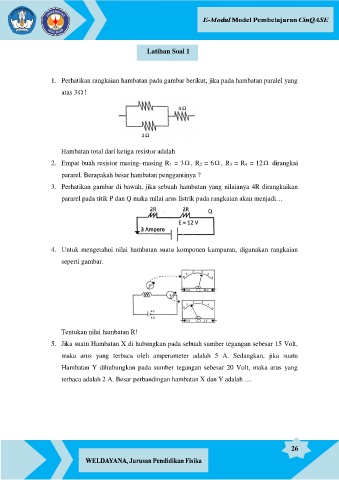

Latihan Soal 1

1. Perhatikan rangkaian hambatan pada gambar berikut, jika pada hambatan paralel yang
atas 3 !

Hambatan total dari ketiga resistor adalah

2. Empat buah resistor masing–masing R1 = 3 , R2 = 6 , R3 = R4 = 12 dirangkai

pararel. Berapakah besar hambatan penggantinya ?
3. Perhatikan gambar di bawah, jika sebuah hambatan yang nilaianya 4R dirangkaikan

pararel pada titik P dan Q maka milai arus listrik pada rangkaian akan menjadi…

4. Untuk mengetahui nilai hambatan suatu komponen kumparan, digunakan rangkaian
seperti gambar.

Tentukan nilai hambatan R!
5. Jika suatu Hambatan X di hubungkan pada sebuah sumber tegangan sebesar 15 Volt,

maka arus yang terbaca oleh amperameter adalah 5 A. Sedangkan, jika suatu

Hambatan Y dihubungkan pada sumber tegangan sebesar 20 Volt, maka arus yang
terbaca adalah 2 A. Besar perbandingan hambatan X dan Y adalah ....
