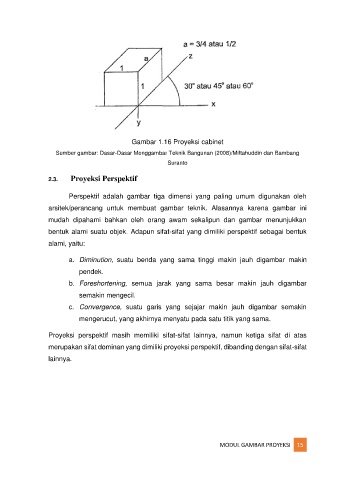

Gambar 1.16 Proyeksi cabinet

Sumber gambar: Dasar-Dasar Menggambar Teknik Bangunan (2008)/Miftahuddin dan Bambang
Suranto

2.3. Proyeksi Perspektif

Perspektif adalah gambar tiga dimensi yang paling umum digunakan oleh

arsitek/perancang untuk membuat gambar teknik. Alasannya karena gambar ini
mudah dipahami bahkan oleh orang awam sekalipun dan gambar menunjukkan

bentuk alami suatu objek. Adapun sifat-sifat yang dimiliki perspektif sebagai bentuk
alami, yaitu:

a. Diminution, suatu benda yang sama tinggi makin jauh digambar makin

pendek.
b. Foreshortening, semua jarak yang sama besar makin jauh digambar

semakin mengecil.
c. Convergence, suatu garis yang sejajar makin jauh digambar semakin

mengerucut, yang akhirnya menyatu pada satu titik yang sama.

Proyeksi perspektif masih memiliki sifat-sifat lainnya, namun ketiga sifat di atas
merupakan sifat dominan yang dimiliki proyeksi perspektif, dibanding dengan sifat-sifat

lainnya.
