Page 165 - EMODUL - PENGOLAHAN CITRA DIGITAL

disebut sebagai Medial Axis Transform (Myler & Weeks, 1993).Salah satu cara

untuk mendapatkan skeleton adalah melalui thinning.

2. Thinning

Thining (pengurusan) adalah operasi morfologi yang digunakan untuk

memperkecil ukuran geometrik objek dengan hasil akhir berupa skeleton atau

rangka, dengan definisinya sebagai berikut:

thinning(A, B) = A B = A ^ B
= A – hit_or_miss(A, B) = A (hit_or_miss)

Dalam hal ini, A adalah citra biner dan B adalah delapan elemen

penstruktur B1..Bn. Satu fase perhitungan thinning dilakukan dengan

menggunakan delapan elemen penstruktur. Beberapa fase diperlukan sampai

diperoleh hasil yang tidak lagi mengubah struktur citra.

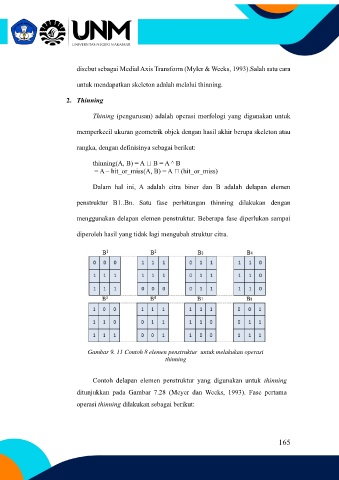

Gambar 9. 11 Contoh 8 elemen penstruktur untuk melakukan operasi
thinning

Contoh delapan elemen penstruktur yang digunakan untuk thinning

ditunjukkan pada Gambar 7.28 (Meyer dan Weeks, 1993). Fase pertama

operasi thinning dilakukan sebagai berikut:

165
