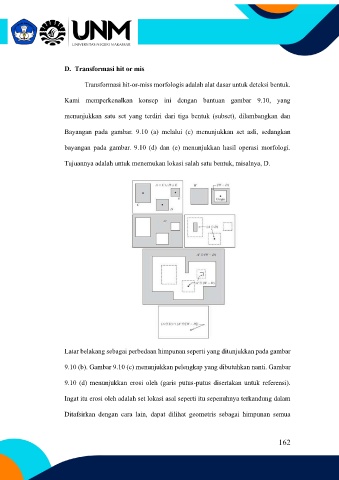

D. Transformasi hit or mis
Transformasi hit-or-miss morfologis adalah alat dasar untuk deteksi bentuk.
Kami memperkenalkan konsep ini dengan bantuan gambar 9.10, yang
menunjukkan satu set yang terdiri dari tiga bentuk (subset), dilambangkan dan
Bayangan pada gambar. 9.10 (a) melalui (c) menunjukkan set asli, sedangkan
bayangan pada gambar. 9.10 (d) dan (e) menunjukkan hasil operasi morfologi.
Tujuannya adalah untuk menemukan lokasi salah satu bentuk, misalnya, D.
Latar belakang sebagai perbedaan himpunan seperti yang ditunjukkan pada gambar
9.10 (b). Gambar 9.10 (c) menunjukkan pelengkap yang dibutuhkan nanti. Gambar
9.10 (d) menunjukkan erosi oleh (garis putus-putus disertakan untuk referensi).
Ingat itu erosi oleh adalah set lokasi asal seperti itu sepenuhnya terkandung dalam
Ditafsirkan dengan cara lain, dapat dilihat geometris sebagai himpunan semua
