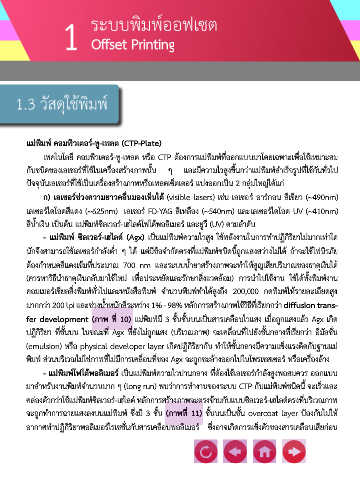

Page 34 - Printing System E-Book
P. 34
1 Offset Printing
แม่พิมพ์ คอมพิวเตอร์-ทู-เพลต (CTP-Plate)
เทคโนโลยี คอมพิวเตอร์-ทู-เพลต หรือ CTP ต้องการแม่พิมพ์ที่ออกแบบมาโดยเฉพาะเพื่อใช้เหมาะสม
กับชนิดของเลเซอร์ที่ใช้ในเครื่องสร้างภาพนั้น ๆ และมีความไวสูงขึ้นกว่าแม่พิมพ์ส�าเร็จรูปที่ใช้กันทั่วไป
ปัจจุบันเลเซอร์ที่ใช้เป็นเครื่องสร้างภาพหรือเพลตเซ็ตเตอร์ แบ่งออกเป็น 2 กลุ่มใหญ่ได้แก่
ก) เลเซอร์ช่วงความยาวคลื่นมองเห็นได้ (visible lasers) เช่น เลเซอร์ อาร์กอน สีเขียว (~490nm)
เลเซอร์ไดโอดสีแดง (~625nm) เลเซอร์ FD-YAG สีเหลือง (~540nm) และเลเซอร์ไดโอด UV (~410nm)
สีน�้าเงิน เป็นต้น แม่พิมพ์ซิลเวอร์-เฮไลด์โฟโต้พอลิเมอร์ และยูวี (UV) ตามล�าดับ
- แม่พิมพ์ ซิลเวอร์-เฮไลด์ (Agx) เป็นแม่พิมพ์ความไวสูง ใช้พลังงานในการท�าปฏิกิริยาไม่มากเท่าใด
นักจึงสามารถใช้เลเซอร์ก�าลังต�่า ๆ ได้ แต่มีข้อจ�ากัดตรงที่แม่พิมพ์ชนิดนี้ถูกแสงสว่างไม่ได้ ถ้าจะใช้ไฟนิรภัย
ต้องก�าหนดสีแดงเข้มที่ประมาณ 700 nm และระบบน�้ายาสร้างภาพจะท�าให้สูญเสียปริมาณของธาตุเงินได้
(ควรหาวิธีน�าธาตุเงินกลับมาใช้ใหม่ เพื่อประหยัดและรักษาสิ่งแวดล้อม) การน�าไปใช้งาน ใช้ได้ทั้งพิมพ์งาน
คอมเมอร์เชียลสิ่งพิมพ์ทั่วไปและหนังสือพิมพ์ จ�านวนพิมพ์ท�าได้สูงถึง 200,000 กดพิมพ์ให้รายละเอียดสูง
มากกว่า 200 lpi และช่วงน�้าหนักสีระหว่าง 1% - 98% หลักการสร้างภาพใช้วิธีที่เรียกกว่า diffusion trans-
fer development (ภาพ ที่ 10) แม่พิมพ์มี 3 ชั้นชั้นบนเป็นสารเคลือบไวแสง เมื่อถูกแสงแล้ว Agx เกิด
ปฏิกิริยา ที่ชั้นบน ในขณะที่ Agx ที่ยังไม่ถูกแสง (บริเวณภาพ) จะเคลื่อนที่ไปยังชั้นกลางที่เรียกว่า อีมัลชั่น
(emulsion) หรือ physical developer layer เกิดปฏิกิริยากัน ท�าให้ชั้นกลางมีความแข็งแรงติดกับฐานแม่
พิมพ์ ส่วนบริเวณไม่ใช่ภาพที่ไม่มีการเคลื่อนที่ของ Agx จะถูกชะล้างออกไปในโพรเชสเซอร์ หรือเครื่องล้าง
- แม่พิมพ์โฟโต้พอลิเมอร์ เป็นแม่พิมพ์ความไวปานกลาง ที่ต้องใช้เลเซอร์ก�าลังสูงพอสมควร ออกแบบ
มาส�าหรับงานพิมพ์จ�านวนมาก ๆ (long run) พบว่าการท�างานของระบบ CTP กับแม่พิมพ์ชนิดนี้ จะเร็วและ
คล่องตัวกว่าใช้แม่พิมพ์ซิลเวอร์-เฮไลด์ หลักการสร้างภาพจะตรงข้ามกับแบบซิลเวอร์-เฮไลด์ตรงที่บริเวณภาพ
จะถูกท�าการฉายแสงลงบนแม่พิมพ์ ซึ่งมี 3 ชั้น (ภาพที่ี 11) ชั้นบนเป็นชั้น overcoat layer ป้องกันไม่ให้
อากาศท�าปฏิกิริยาพอลิเมอร์ไรเซชั่นกับสารเคลือบพอลิเมอร์ ซึ่งอาจเกิดการแข็งตัวของสารเคลือบเสียก่อน
