85.

อีกชนิดหนึ่งคือจ าพวกฟิล์มคาร์บอนใช้วิธีการฉาบหรือพ่นฟิล์มคาร์บอนลงใน
สารที่มีใครงสร้างแบบเฟในลิค (Phenolic) ส่วนแกนหมุนจะใช้โลหะประเภทที่ใช้ท า

สปริงเช่นเดียวกันตัวอย่าง เช่น VR 100 KA หมายความว่า การเปลี่ยนแปลงค่าความ

ต้านทาน ต่อการหมุนในลักษณะของลอการิทึม (Logarithmic) หรือแบบล็อก คือ เมื่อ
หมุนค่าความต้านทานจะค่อย ๆ เปลี่ยนค่าพอถึงระดับกลางค่าความต้านทานจะ

เปลี่ยนแปลงอย่างรวดเร็วนิยมใช้เป็นโวลลุ่มเร่งความดังของเสียง ส่วนแบบ Bนั่นค่า

ความต้านทานจะเปลี่ยนไปในลักษณะแบบลิเนีย (Linear)หรือเชิงเส้นคือค่าความ
ต้านทานเพิ่มขึ้นตามการหมุนที่เพิ่มขึ้น ส่วนมากนิยมใช้ในวงจรชุดควบคุมความ

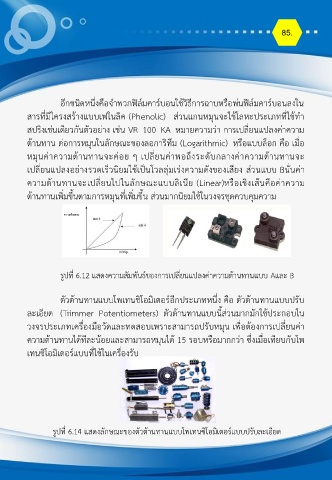

รูปที่ 6.12 แสดงความสัมพันธ์ของการเปลี่ยนแปลงค่าความต้านทานแบบ Aและ B

ตัวต้านทานแบบโพเทนชิโอมิเตอร์อีกประเภทหนึ่ง คือ ตัวต้านทานแบบปรับ

ละเอียด (Trimmer Potentiometers) ตัวต้านทานแบบนี้ส่วนมากมักใช้ประกอบใน

วงจรประเภทเครื่องมือวัดและทดสอบเพราะสามารถปรับหมุน เพื่อต้องการเปลี่ยนค่า

ความต้านทานได้ทีละน้อยและสามารถหมุนได้ 15 รอบหรือมากกว่า ซึ่งเมื่อเทียบกับโพ
เทนชิโอมิเตอร์แบบที่ใช้ในเครื่องรับ

รูปที่ 6.14 แสดงลักษณะของตัวต้านทานแบบโพเทนซิโอมิเตอร์แบบปรับละเอียด
