86.
ตัวต้านทานชนิดพิเศษ
ตัวต้านทานชนิดพิเศษเป็นตัวต้านทานที่มีคุณสมบัติ และการใช้งานที่แตกต่าง
จากตัวต้านทานทั่ว ๆ ไป เช่น ใช้ในการควบคุมอุณหภูมิ ใช้เป็นสวิตช์เปิด - ปิดไฟด้วย
แสง ฯลฯเป็นต้น
แอลดีอาร์ (LDR : Light Dependent Resistor)
LDR คือ ตัวต้านทานชนิดที่มีความไวต่อแสงมาก บางครั้งเรียกว่าตัวต้านทานแบบโฟโต้
คอนดัคตีฟเซล (Photoconductive Cells) หรือโฟโต้เซล โครงสร้างภายในโดยทั่วไป
จะท าด้วยสารแคดเมียมซัลไฟต์ (Cadmium Sulfide) หรือแคดเมียมเซลีในต์
(Cadmium Selenide) มีความเข้มของแสงระหว่าง 4,000 A. (Blue Light) ถึง 10,000
A. (lnfrared) 1 A. เท่ากับ 1x10-10 M Light

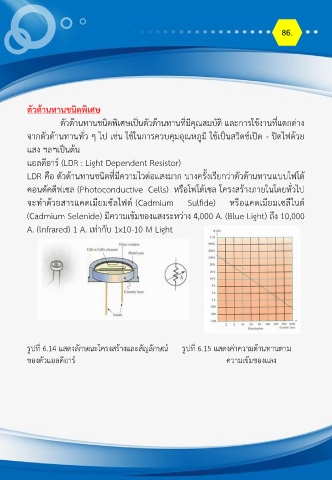

รูปที่ 6.14 แสดงลักษณะโครงสร้างและสัญลักษณ์ รูปที่ 6.15 แสดงค่าความต้านทานตาม
ของตัวแอลดีอาร์ ความเข้มของแลง
