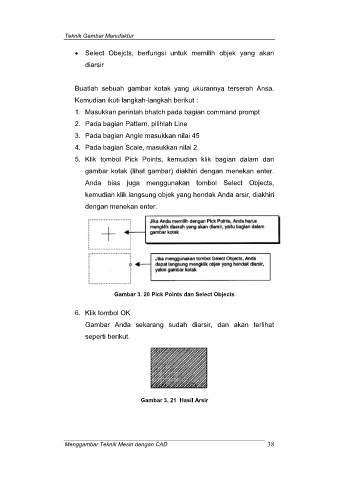

Teknik Gambar Manufaktur

 Select Obejcts, berfungsi untuk memilih objek yang akan
diarsir

Buatlah sebuah gambar kotak yang ukurannya terserah Ansa.

Kemudian ikuti langkah-langkah berikut :

1. Masukkan perintah bhatch pada bagian command prompt
2. Pada bagian Pattern, pilihlah Line

3. Pada bagian Angle masukkan nilai 45
4. Pada bagian Scale, masukkan nilai 2

5. Klik tombol Pick Points, kemudian klik bagian dalam dari
gambar kotak (lihat gambar) diakhiri dengan menekan enter.

Anda bias juga menggunakan tombol Select Objects,

kemudian klik langsung objek yang hendak Anda arsir, diakhiri
dengan menekan enter.

Gambar 3. 20 Pick Points dan Select Objects

6. Klik tombol OK
Gambar Anda sekarang sudah diarsir, dan akan terlihat

seperti berikut.

Gambar 3. 21 Hasil Arsir

Menggambar Teknik Mesin dengan CAD 38
