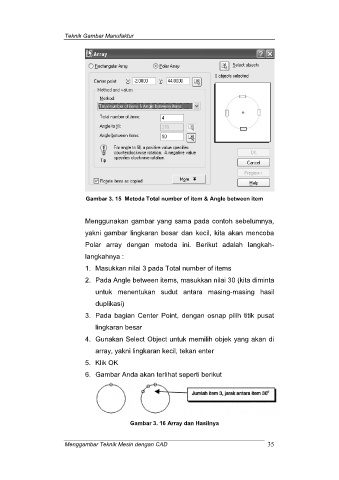

Gambar 3. 15 Metoda Total number of item & Angle between item
Menggunakan gambar yang sama pada contoh sebelumnya,
yakni gambar lingkaran besar dan kecil, kita akan mencoba
Polar array dengan metoda ini. Berikut adalah langkah-
langkahnya :
1. Masukkan nilai 3 pada Total number of items
2. Pada Angle between items, masukkan nilai 30 (kita diminta
untuk menentukan sudut antara masing-masing hasil
duplikasi)
3. Pada bagian Center Point, dengan osnap pilih titik pusat
lingkaran besar
4. Gunakan Select Object untuk memilih objek yang akan di
array, yakni lingkaran kecil, tekan enter
5. Klik OK
6. Gambar Anda akan terlihat seperti berikut
Gambar 3. 16 Array dan Hasilnya
