Teknik Gambar Manufaktur

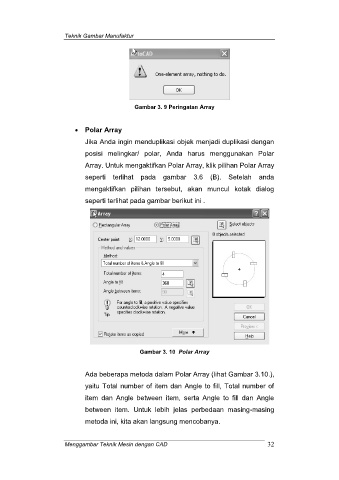

Gambar 3. 9 Peringatan Array

 Polar Array
Jika Anda ingin menduplikasi objek menjadi duplikasi dengan

posisi melingkar/ polar, Anda harus menggunakan Polar
Array. Untuk mengaktifkan Polar Array, klik pilihan Polar Array

seperti terlihat pada gambar 3.6 (B). Setelah anda
mengaktifkan pilihan tersebut, akan muncul kotak dialog

seperti terlihat pada gambar berikut ini .

Gambar 3. 10 Polar Array

Ada beberapa metoda dalam Polar Array (lihat Gambar 3.10.),

yaitu Total number of item dan Angle to fill, Total number of
item dan Angle between item, serta Angle to fill dan Angle

between item. Untuk lebih jelas perbedaan masing-masing
metoda ini, kita akan langsung mencobanya.

Menggambar Teknik Mesin dengan CAD 32
