Teknik Gambar Manufaktur

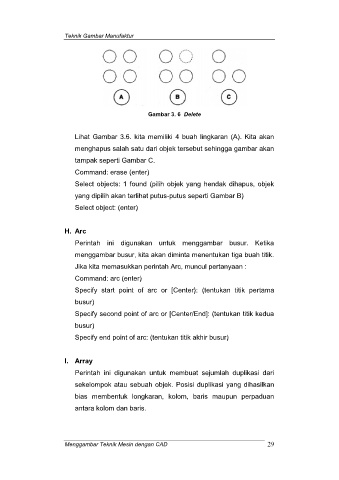

Gambar 3. 6 Delete

Lihat Gambar 3.6. kita memiliki 4 buah lingkaran (A). Kita akan

menghapus salah satu dari objek tersebut sehingga gambar akan
tampak seperti Gambar C.

Command: erase (enter)
Select objects: 1 found (pilih objek yang hendak dihapus, objek

yang dipilih akan terlihat putus-putus seperti Gambar B)
Select object: (enter)

H. Arc
Perintah ini digunakan untuk menggambar busur. Ketika

menggambar busur, kita akan diminta menentukan tiga buah titik.
Jika kita memasukkan perintah Arc, muncul pertanyaan :

Command: arc (enter)

Specify start point of arc or [Center}: (tentukan titik pertama
busur)

Specify second point of arc or [Center/End]: (tentukan titik kedua
busur)

Specify end point of arc: (tentukan titik akhir busur)

I. Array

Perintah ini digunakan untuk membuat sejumlah duplikasi dari
sekelompok atau sebuah objek. Posisi duplikasi yang dihasilkan

bias membentuk longkaran, kolom, baris maupun perpaduan
antara kolom dan baris.

Menggambar Teknik Mesin dengan CAD 29
