Teknik Gambar Manufaktur

CIRCLE Specify center for circle or [3P/2P/Ttr (tan tan

radius)]: 2P (ketik 3P)

Specify first end point of circle‟s diameter: _endp of (pilih
endpoint garis pertama – titik A)

Specify second end point of circle‟s diameter: _endp of (pilih

endpoint garis kedua – titik B)
 TTR, dengan fungsi ini Anda dapat menggambar lingkaran

berdasarkan titik singgung pada sebuah garis, lingkaran,
maupun busur.

C. Offset

Perintah ini digunakan untuk membuat sebuah objek yang sejajar

dengan objek asalnya.

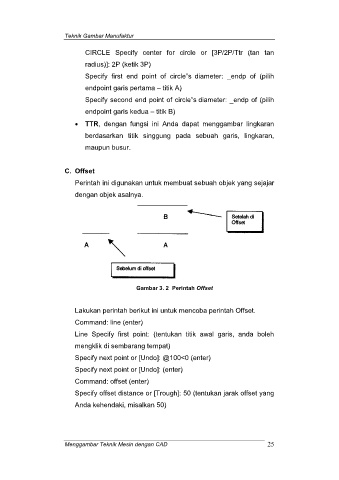

Gambar 3. 2 Perintah Offset

Lakukan perintah berikut ini untuk mencoba perintah Offset.

Command: line (enter)
Line Specify first point: (tentukan titik awal garis, anda boleh

mengklik di sembarang tempat)
Specify next point or [Undo]: @100<0 (enter)

Specify next point or [Undo]: (enter)

Command: offset (enter)
Specify offset distance or [Trough]: 50 (tentukan jarak offset yang

Anda kehendaki, misalkan 50)

Menggambar Teknik Mesin dengan CAD 25
