Teknik Gambar Manufaktur

Select object to offset or <exit>: (pilih garis yang hendak Anda

offset, klik garis A)

Specify point on side to offset: (tentukan ke bagian mana objek
hendak di offset, dalam contoh ini ke bagian atas, maka klik di

bagian atas garis)

Select object to offset or <exit>: (enter)

D. Extend
Perintah ini digunakan untuk memperpanjang sebuah objek,

dengan batas objek lainnya.

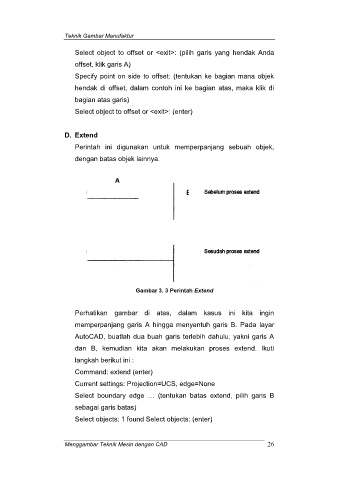

Gambar 3. 3 Perintah Extend

Perhatikan gambar di atas, dalam kasus ini kita ingin
memperpanjang garis A hingga menyentuh garis B. Pada layar

AutoCAD, buatlah dua buah garis terlebih dahulu, yakni garis A
dan B, kemudian kita akan melakukan proses extend. Ikuti

langkah berikut ini :
Command: extend (enter)

Current settings: Projection=UCS, edge=None

Select boundary edge … (tentukan batas extend, pilih garis B
sebagai garis batas)

Select objects: 1 found Select objects: (enter)

Menggambar Teknik Mesin dengan CAD 26
