Teknik Gambar Manufaktur

menentukan titik pertama, kedua serta titik ketiga lingkaran

yang hendak Anda gambar.

Cobalah jalankan perintah berikut ini :
Command: circle (enter)

CIRCLE Specify center for circle or [3P/2P/Ttr (tan tan

radius)]: 3P (ketik 3P)
Specify first point on circle: (klik di sembarang titik)

Specify second point on circle: (klik di sembarang titik)
Specify third point on circle: (klik di sembarang titik)

 2P, dengan pilihan ini Anda dapat menggambar lingkaran
dengan menentukan 2 titik. Sama halnya dengan pilihan 3P,

pada pilihan ini Anda akan diminta menentukan titik pertama

dan titik kedua.
Buatlah Gambar 3.1. dengan mengikuti langkah-langkah

berikut ini :

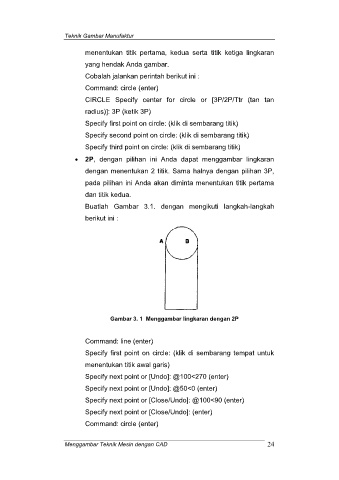

Gambar 3. 1 Menggambar lingkaran dengan 2P

Command: line (enter)
Specify first point on circle: (klik di sembarang tempat untuk

menentukan titik awal garis)

Specify next point or [Undo]: @100<270 (enter)
Specify next point or [Undo]: @50<0 (enter)

Specify next point or [Close/Undo]: @100<90 (enter)
Specify next point or [Close/Undo]: (enter)

Command: circle (enter)

Menggambar Teknik Mesin dengan CAD 24
