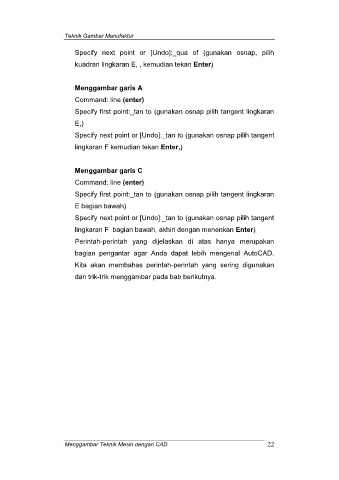

Teknik Gambar Manufaktur

Specify next point or [Undo]:_qua of (gunakan osnap, pilih

kuadran lingkaran E, , kemudian tekan Enter)

Menggambar garis A

Command: line (enter)

Specify first point:_tan to (gunakan osnap pilih tangent lingkaran
E,)

Specify next point or [Undo]:_tan to (gunakan osnap pilih tangent
lingkaran F kemudian tekan Enter,)

Menggambar garis C

Command: line (enter)

Specify first point:_tan to (gunakan osnap pilih tangent lingkaran
E bagian bawah)

Specify next point or [Undo]:_tan to (gunakan osnap pilih tangent
lingkaran F bagian bawah, akhiri dengan menenkan Enter)

Perintah-perintah yang dijelaskan di atas hanya merupakan
bagian pengantar agar Anda dapat lebih mengenal AutoCAD.

Kita akan membahas perintah-perintah yang sering digunakan

dan trik-trik menggambar pada bab berikutnya.

Menggambar Teknik Mesin dengan CAD 22
