Dalam perintah Array ini terdapat 2 pilihan utama, yaitu

Rectangular Array dan Polar Array.

 Rectangular Array

Array jenis ini merupakan array yang menduplikasi objek ke

dalam bentuk baris, kolom atau keduanya.
Pada Gambar 3.6. kita lihat Rectangular Array adalah bagian

yang sedang terpilih (A). Ubtuk menggunakan Rectangular
Array, kita akan disuruh mengisi jumlah baris/row yang

dikehendaki (H), dan jumlah kolom yang dikehendaki (D).
Selain itu kita juga akan diminta memasukkan parameter-

parameter, seperti jarak antara baris (E), jarak antar kolom

(F).
Untuk mencoba perintah Rectangular Array, buatlah sebuah

lingkaran dengan jari-jari 5, kemudian ketikkan perintah Array

pada command prompt. Setelah itu Anda akan melihat kotak
dialog seperti pada Gambar 3.6. berikut ini.

H

D
E

F

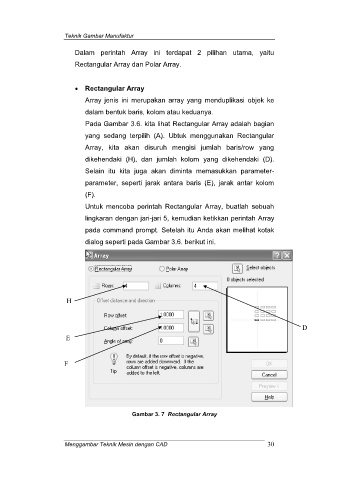

Gambar 3. 7 Rectangular Array
