Teknik Gambar Manufaktur

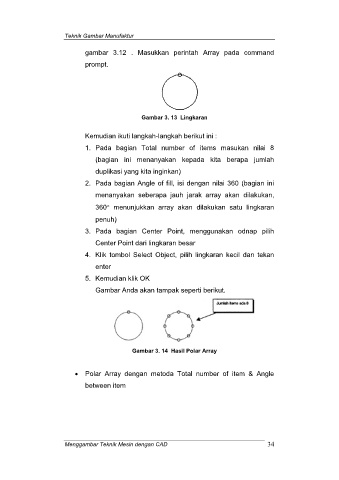

gambar 3.12 . Masukkan perintah Array pada command

prompt.

Gambar 3. 13 Lingkaran

Kemudian ikuti langkah-langkah berikut ini :
1. Pada bagian Total number of items masukan nilai 8

(bagian ini menanyakan kepada kita berapa jumlah

duplikasi yang kita inginkan)
2. Pada bagian Angle of fill, isi dengan nilai 360 (bagian ini

menanyakan seberapa jauh jarak array akan dilakukan,
360 menunjukkan array akan dilakukan satu lingkaran

penuh)

3. Pada bagian Center Point, menggunakan odnap pilih
Center Point dari lingkaran besar

4. Klik tombol Select Object, pilih lingkaran kecil dan tekan

enter
5. Kemudian klik OK

Gambar Anda akan tampak seperti berikut.

Gambar 3. 14 Hasil Polar Array

 Polar Array dengan metoda Total number of item & Angle

between item

Menggambar Teknik Mesin dengan CAD 34
