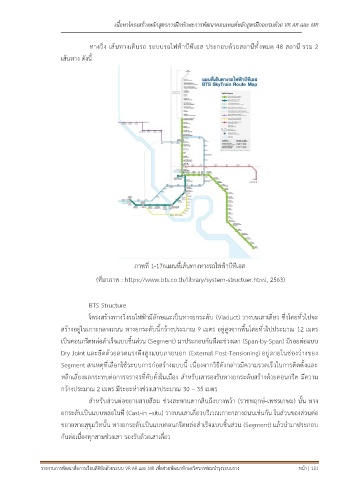

P. 147
เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
ทางวิ่ง เส้นทางเดินรถ ระบบรถไฟฟ้าบีทีเอส ประกอบด้วยสถานีทั้งหมด 48 สถานี รวม 2
เส้นทาง ดังนี้
ภาพที่ 1-176แผนที่เส้นทางทางรถไฟฟ้าบีทีเอส
(ที่มาภาพ : https://www.bts.co.th/library/system-structuer.html, 2563)
BTS Structure
โครงสร้างทางวิ่งรถไฟฟ้ามีลักษณะเป็นทางยกระดับ (Viaduct) วางบนเสาเดี่ยว ซึ่งโดยทั่วไปจะ
สร้างอยู่ในเกาะกลางถนน ทางยกระดับนี้กว้างประมาณ 9 เมตร อยู่สูงจากพื้นโดยทั่วไปประมาณ 12 เมตร
เป็นคอนกรีตหล่อสำเร็จแบบชิ้นส่วน (Segment) มาประกอบกันทีละช่วงเสา (Span-by-Span) มีรอยต่อแบบ
Dry Joint และยึดด้วยลวดแรงดึงสูงแบบภายนอก (External Post-Tensioning) อยู่ภายในช่องว่างของ
Segment สาเหตุที่เลือกใช้ระบบการก่อสร้างแบบนี้ เนื่องจากวิธีดังกล่าวมีความรวดเร็วในการติดตั้งและ
หลีกเลี่ยงผลกระทบต่อการจราจรที่คับคั่งในเมือง สำหรับเสารองรับทางยกระดับสร้างด้วยคอนกรีต มีความ
กว้างประมาณ 2 เมตร มีระยะห่างช่วงเสาประมาณ 30 – 35 เมตร
สำหรับส่วนต่อขยายสายสีลม ช่วงสะพานตากสินถึงบางหว้า (ราชพฤกษ์-เพชรเกษม) นั้น ทาง
ยกระดับเป็นแบบหล่อในที่ (Cast-in –situ) วางบนเสาเดี่ยวบริเวณเกาะกลางถนนเช่นกัน ในส่วนของส่วนต่อ
ขยายสายสุขุมวิทนั้น ทางยกระดับเป็นแบบคอนกรีตหล่อสำเร็จแบบชิ้นส่วน (Segment) แล้วนำมาประกอบ
กันต่อเนื่องทุกสามช่วงเสา รองรับด้วยเสาเดี่ยว
