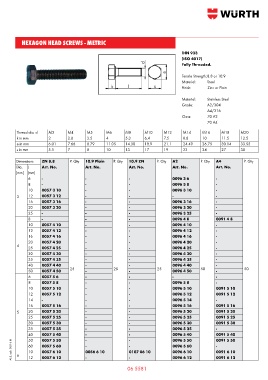

Page 598 - Wurth Total Catalogue

HEXAGON HEAD SCREWS - METRIC

DIN 933
(ISO 4017)
Fully Threaded.

Tensile Strength: 8.8 or 10.9
Material: Steel
Finish: Zinc or Plain

Material: Stainless Steel
Grade: A2/304
A4/316
Class: 70 A2
70 A4

Thread dia. d M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20
k in mm 2 2.8 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5
e in mm 6.01 7.66 8.79 11.05 14.38 18.9 21.1 24.49 26.75 30.14 33.53
s in mm 5.5 7 8 10 13 17 19 22 24 27 30

Dimensions ZN 8.8 P. Qty 10.9 Plain P. Qty 10.9 ZN P. Qty A2 P. Qty A4 P. Qty
Dia. L Art. No. Art. No. Art. No. Art. No. Art. No.
(mm) (mm)
6 - - - 0096 3 6 -
8 - - - 0096 3 8 -
10 0057 3 10 - - 0096 3 10 -
3 12 0057 3 12 - - - -
16 0057 3 16 - - 0096 3 16 -
20 0057 3 20 - - 0096 3 20 -
25 - - - 0096 3 25 -
8 - - - 0096 4 8 0091 4 8
10 0057 4 10 - - 0096 4 10 -
12 0057 4 12 - - 0096 4 12 -
16 0057 4 16 - - 0096 4 16 -
20 0057 4 20 - - 0096 4 20 -
4
25 0057 4 25 - - 0096 4 25 -
30 0057 4 30 - - 0096 4 30 -
35 0057 4 35 - - 0096 4 35 -
40 0057 4 40 - - 0096 4 40 -
50 0057 4 50 25 - 25 - 25 0096 4 50 50 - 50
6 0057 5 6 - - - -
8 0057 5 8 - - 0096 5 8 -
10 0057 5 10 - - 0096 5 10 0091 5 10
12 0057 5 12 - - 0096 5 12 0091 5 12
14 - - - 0096 5 14 -
16 0057 5 16 - - 0096 5 16 0091 5 16
5 20 0057 5 20 - - 0096 5 20 0091 5 20
25 0057 5 25 - - 0096 5 25 0091 5 25
30 0057 5 30 - - 0096 5 30 0091 5 30
35 0057 5 35 - - 0096 5 35 -
40 0057 5 40 - - - - 0096 5 40 0091 5 40
0091 5 50
0057 5 50
0096 5 50
50
AUS. pub. 08/16 © 6 60 0057 5 60 - 0056 6 10 - 0107 06 10 0096 5 60 - 0091 6 10
0057 6 10
0096 6 10
10
0091 6 12
12
0057 6 12
-
0096 6 12
-
