Klem dipasang menggunakan sekrup atau paku dengan jarak antara
satu dengan lainnya tidak lebih dari satu meter untuk pemasangan pipa lurus
memanjang. Adapun jarak klem dengan kotak sambung, sakelar, stop kontak
atau komponen lainnya maksimum 10 cm. Untuk meninggikan pemasangan pipa
dipakai klem dengan pelana.

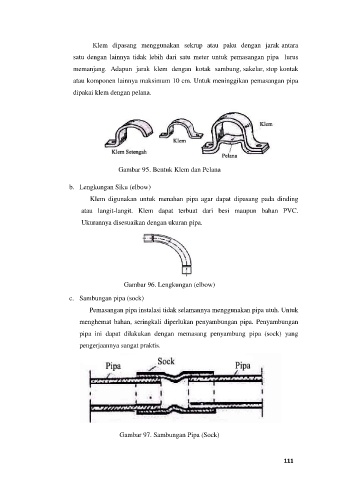

Gambar 95. Bentuk Klem dan Pelana
b. Lengkungan Siku (elbow)
Klem digunakan untuk menahan pipa agar dapat dipasang pada dinding
atau langit-langit. Klem dapat terbuat dari besi maupun bahan PVC.
Ukurannya disesuaikan dengan ukuran pipa.
Gambar 96. Lengkungan (elbow)
c. Sambungan pipa (sock)
Pemasangan pipa instalasi tidak selamannya menggunakan pipa utuh. Untuk
menghemat bahan, seringkali diperlukan penyambungan pipa. Penyambungan
pipa ini dapat dilakukan dengan memasang penyambung pipa (sock) yang
pengerjaannya sangat praktis.
Gambar 97. Sambungan Pipa (Sock)
111
