lampu yang terpasang, satu lampu dilayani sakelar seri tuas A dan satu satu lampu
lainnya dilayani sakelar seri tuas B.

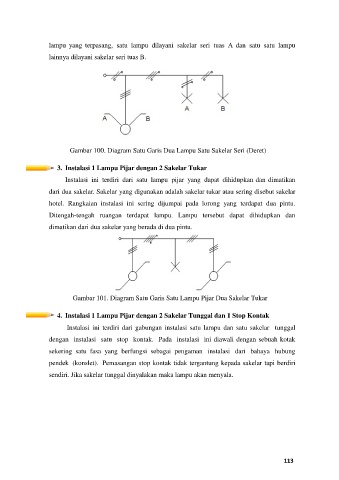

Gambar 100. Diagram Satu Garis Dua Lampu Satu Sakelar Seri (Deret)
3. Instalasi 1 Lampu Pijar dengan 2 Sakelar Tukar
Instalasi ini terdiri dari satu lampu pijar yang dapat dihidupkan dan dimatikan
dari dua sakelar. Sakelar yang digunakan adalah sakelar tukar atau sering disebut sakelar
hotel. Rangkaian instalasi ini sering dijumpai pada lorong yang terdapat dua pintu.
Ditengah-tengah ruangan terdapat lampu. Lampu tersebut dapat dihidupkan dan
dimatikan dari dua sakelar yang berada di dua pintu.
Gambar 101. Diagram Satu Garis Satu Lampu Pijar Dua Sakelar Tukar
4. Instalasi 1 Lampu Pijar dengan 2 Sakelar Tunggal dan 1 Stop Kontak
Instalasi ini terdiri dari gabungan instalasi satu lampu dan satu sakelar tunggal
dengan instalasi satu stop kontak. Pada instalasi ini diawali dengan sebuah kotak
sekering satu fasa yang berfungsi sebagai pengaman instalasi dari bahaya hubung
pendek (konslet). Pemasangan stop kontak tidak tergantung kepada sakelar tapi berdiri
sendiri. Jika sakelar tunggal dinyalakan maka lampu akan menyala.
113
