pendingin dapat berupa karbondioksida atau air. Fluida
pendingin ini dilewatkan ke mesin penukar panas dan
menghasilkan uap panas untuk digunakan sebagai peng-
gerak turbin. Semua komponen rekator ditempatkan dalam
perisai beton (shielding) yang tebal untuk melindungi para
pekerja dari bahaya radiasi.

Berdasarkan jenis pendinginnya, terdapat emapt jenis
reactor, yaitu:
a. reaktor dengan pendingin gas, menggunakan grafit
sebagai moderator; 2
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
b. reactor dengan pendingin air ringan (H O) yang terdiri
reactor air bertekanan atau pressurized water (PWR)
dan reactor air lebih didih atau boling water reactor
(HWR);
c. reaktor dengan pendingin air berat (D O);
2
d. reaktor dengan pendingin logam cair (Na).

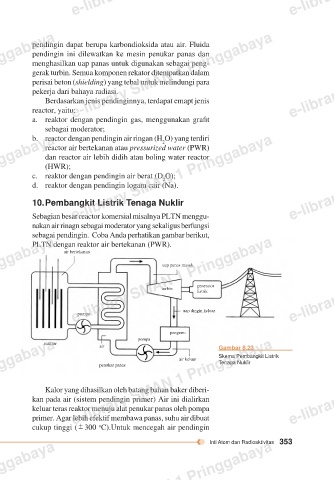

10. Pembangkit Listrik Tenaga Nuklir

Sebagian besar reactor komersial misalnya PLTN menggu-
nakan air rinagn sebagai moderator yang sekaligus berfungsi
sebagai pendingin. Coba Anda perhatikan gambar berikut,
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
PLTN dengan reaktor air bertekanan (PWR).
air bertekanan
uap panas masuk

generator
turbin
listrik

uap dingin keluar
pompa

pengem- Gambar 8.23
pompa
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
reaktor
air
Skema Pembangkit Listrik
air keluar
Tenaga Nuklir
penukar panas

Kalor yang dihasilkan oleh batang bahan baker diberi-
kan pada air (sistem pendingin primer) Air ini dialirkan
keluar teras reaktor menuju alat penukar panas oleh pompa
primer. Agar lebih efektif membawa panas, suhu air dibuat
±
cukup tinggi ( 300 C).Untuk mencegah air pendingin Inti Atom dan Radioaktivitas 353
