ก) วงจรก ำลัง ข)วงจรควบคุม

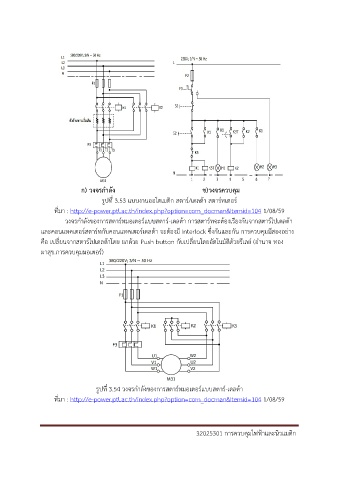

รูปที่ 3.53 แบบงานออโตเมติก สตาร์/เดลต้า สตาร์ทเตอร์
ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104 1/08/59
วงจรก าลังของการสตาร์ทมอเตอร์แบบสตาร์-เดลต้า การสตาร์ทจะต้องเรียงกันจากสตาร์ไปเดลต้า

และคอนแทคเตอร์สตาร์ทกับคอนแทคเตอร์เดลต้า จะต้องมี Interlock ซึ่งกันและกัน การควบคุมมีสองอย่าง
คือ เปลี่ยนจากสตาร์ไปเดลต้าโดย ยกด้วย Push button กับเปลี่ยนโดยอัตโนมัติด้วยรีเลย์ (อ านาจ ทอง
ผาสุข.การควบคุมมอเตอร์)

รูปที่ 3.54 วงจรก าลังของการสตาร์ทมอเตอร์แบบสตาร์-เดลต้า
ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104 1/08/59

32025301 การควบคุมไฟฟ้าและนิวแมติก
