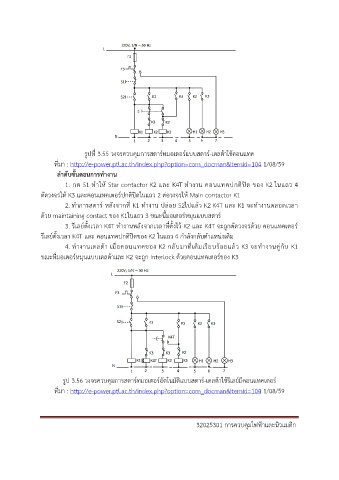

รูปที่ 3.55 วงจรควบคุมการสตาร์ทมอเตอร์แบบสตาร์-เดลต้าใช้คอนแทค

ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104 1/08/59
ล ำดับขั้นตอนกำรท ำงำน
1. กด S1 ท าให้ Star contactor K2 และ K4T ท างาน คอนแทคปกติปิด ของ K2 ในแถว 4

ตัดวงจรให้ K3 และคอนแทคเตอร์ปกติปิดในแถว 2 ต่อวงจรให้ Main contactor K1
2. ท าการสตาร์ หลังจากที่ K1 ท างาน ปล่อย S2ไปแล้ว K2 K4T และ K1 จะท างานตลอดเวลา
ด้วย maintaining contact ของ K1ในแถว 3 ขณะนี้มอเตอร์หมุนแบบสตาร์
3. รีเลย์ตั้งเวลา K4T ท างานหลังจากเวลาที่ตั้งไว K2 และ K4T จะถูกตัดวงจรด้วย คอนแทคเตอร์
้
รีเลย์ตั้งเวลา K4T และ คอนแทคปกติปิดของ K2 ในแถว 4 ก าลังกลับต าแหน่งเดิม
4. ท างานเดลต้า เมื่อคอนแทคของ K2 กลับมาที่เดิมเรียบร้อยแล้ว K3 จะท างานคกับ K1
ู่
ขณะที่มอเตอร์หมุนแบบเดลต้าและ K2 จะถูก Interlock ด้วยคอนแทคเตอร์ของ K3

รูป 3.56 วงจรควบคุมการสตาร์ทมอเตอร์อัตโนมัติแบบสตาร์-เดลต้าใช้รีเลย์มีคอนแทคเตอร์
ที่มา : http://e-power.ptl.ac.th/index.php?option=com_docman&Itemid=104 1/08/59
