ก. ต่อแบบสตาร์ ข. ต่อแบบเดลต้า

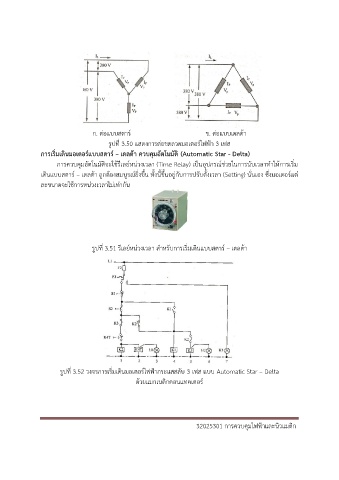

รูปที่ 3.50 แสดงการต่อขดลวดมอเตอร์ไฟฟ้า 3 เฟส
กำรเริ่มเดินมอเตอร์แบบสตำร์ – เดลต้ำ ควบคุมอัตโนมัติ (Automatic Star - Delta)

การควบคุมอัตโนมัติจะใช้รีเลย์หน่วงเวลา (Time Relay) เป็นอุปกรณช่วยในการนับเวลาท าให้การเริ่ม
์
เดินแบบสตาร์ – เดลต้า ถูกต้องสมบูรณ์ยิ่งขึ้น ทั้งนี้ขึ้นอยู่กับการปรับตั้งเวลา (Setting) นั่นเอง ซึ่งมอเตอร์แต่
ละขนาดจะใช้การหน่วงเวลาไม่เท่ากัน

รูปที่ 3.51 รีเลย์หน่วงเวลา ส าหรับการเริ่มเดินแบบสตาร์ – เดลต้า

รูปที่ 3.52 วงจรการเริ่มเดินมอเตอร์ไฟฟ้ากระแสสลับ 3 เฟส แบบ Automatic Star – Delta
ด้วยแมกเนติกคอนแทคเตอร์
