P. 98
ข. วงจรควบคุม

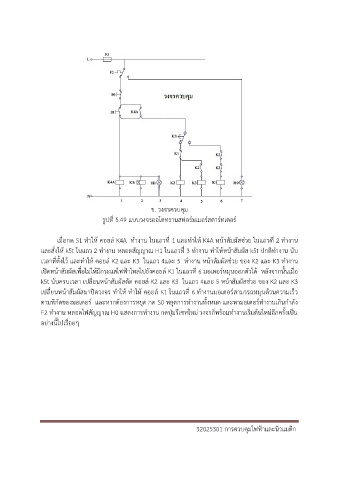

รูปที่ 5.49 แบบวงจรออโตทรานสฟอร์มเมอร์สตาร์ทเตอร์
่
เมื่อกด S1 ท าให้ คอยล์ K4A ท างาน ในแถวที่ 1 และท าให้ K4A หน้าสัมผัสชวย ในแถวที่ 2 ท างาน
และสั่งให้ k5t ในแถว 2 ท างาน หลอดสัญญาณ H1 ในแถวที่ 3 ท างาน ท าให้หน้าสัมผัส k5t ปกติท างาน นับ
เวลาที่ตั้งไว้ และท าให้ คอยล์ K2 และ K3 ในแถว 4และ 5 ท างาน หน้าสัมผัสช่วย ของ K2 และ K3 ท างาน
เปิดหน้าสัมผัสเพื่อไม่ให้มีกระแสไฟฟ้าไหลไปยังคอยล์ K1 ในแถวที่ 6 มอเตอร์หมุนออกตัวได้ หลังจากนั้นเมื่อ
k5t นับครบเวลา เปลี่ยนหน้าสัมผัสตัด คอยล์ K2 และ K3 ในแถว 4และ 5 หน้าสัมผัสช่วย ของ K2 และ K3
เปลี่ยนหน้าสัมผัสมาปิดวงจร ท าให้ ท าให้ คอยล์ K1 ในแถวที่ 6 ท างานมอเตอร์สามารถหมุนด้วนความเร็ว
ตามพิกัดของมอเตอร์ และหากต้องการหยุด กด S0 หยุดการท างานทั้งหมด และหามอเตอร์ท างานเกินก าลัง
F2 ท างาน หลอดไฟสัญญาณ H0 แสดงการท างาน กดปุ่มรีเซทใหม่ วงจรก็พร้อมท างานเริ่มต้นใหม่อีกครั้งเป็น
อย่างนี้ไปเรื่อยๆ
32025301 การควบคุมไฟฟ้าและนิวแมติก
