2.1 วำล์วควบคุมแบบลูกกลิ้ง (Roller) (วิทยา ดีวุ่นและคณะ, 2546: 40-53)
้
้
การใชวาล์วแบบลูกกลิ้ง (Roller) ควบคมท างานของก้านสูบโดยติดตั้งไวที่ปลายก้านสูบ
ุ
เมื่อก้านสูบเคลื่อนที่มากดท าให้วาล์วสามารถท างานได้
. . สัญลักษณ์
.
R P R
A

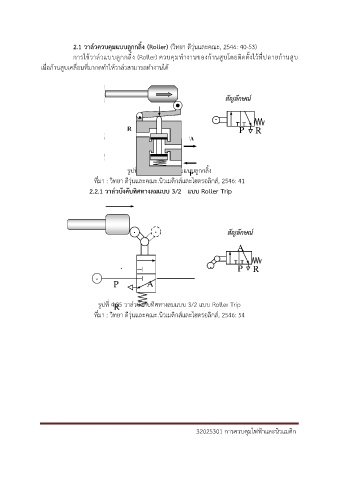

รูปที่ 4.24 วาล์วควบคุมแบบลูกกลิ้ง
P
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 41
2.2.1 วำล์วบังคับทิศทำงลมแบบ 3/2 แบบ Roller Trip
. .
สัญลักษณ์
A
. .
. P R
P A
รูปที่ 4.25 วาล์วบังคับทิศทางลมแบบ 3/2 แบบ Roller Trip
R
ที่มา : วิทยา ดีวุ่นและคณะ.นิวเมติกส์และไฮดรอลิกส์, 2546: 54
