P. 20

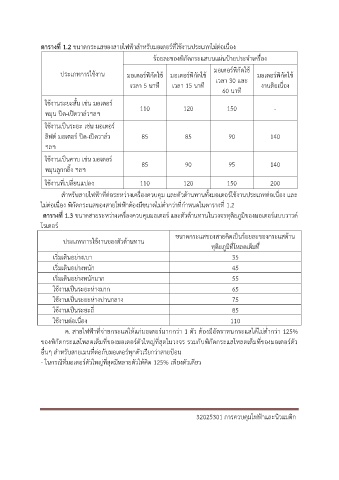

ตำรำงที่ 1.2 ขนาดกระแสของสายไฟฟ้าส าหรับมอเตอร์ที่ใช้งานประเภทไม่ต่อเนื่อง

                                                       ร้อยละของพิกัดกระแสบนแผ่นป้ายประจ าเครื่อง

                      ประเภทการใช้งาน         มอเตอร์พิกัดใช มอเตอร์พิกัดใช ้  มอเตอร์พิกัดใช ้  มอเตอร์พิกัดใช ้
                                                          ้
                                               เวลา 5 นาที    เวลา 15 นาที   เวลา 30 และ     งานติอเนื่อง
                                                                               60 นาที
                 ใช้งานระยะสั้น เช่น มอเตอร์      110            120             150             -

                 หมุน ปิด-เปิดวาล์วฯลฯ
                 ใช้งานเป็นระยะ เช่น มอเตอร์

                 ลิฟต์ มอเตอร์ ปิด-เปิดวาล์ว       85             85             90             140
                 ฯลฯ

                 ใช้งานเป็นคาบ เช่น มอเตอร์        85             90             95             140
                 หมุนลูกกลิ้ง ฯลฯ

                 ใช้งานที่เปลี่ยนแปลง             110            120             150            200

                       ส าหรับสายไฟฟ้าที่ต่อระหว่างเครื่องควบคม และตัวต้านทานทั้งมอเตอร์ใชงานประเภทต่อเนื่อง และ
                                                          ุ
                                                                                    ้
               ไม่ต่อเนื่อง พิกัดกระแสของสายไฟฟ้าต้องมีขนาดไม่ต่ ากว่าที่ก าหนดในตารางที่ 1.2
                ตำรำงที่ 1.3 ขนาดสายระหว่างเครื่องควบคุมมอเตอร์ และตัวต้านทานในวงจรทุติยภูมิของมอเตอร์แบบวาวด์
               โรเตอร์

                                                               ขนาดกระแสของสายคิดเป็นร้อยละของกระแสด้าน
                       ประเภทการใช้งานของตัวต้านทาน
                                                                           ทุติยภูมิที่โหลดเต็มที่
                    เริ่มเดินอย่างเบา                                              35

                    เริ่มเดินอย่างหนัก                                             45
                    เริ่มเดินอย่างหนักมาก                                          55
                    ใช้งานเป็นระยะห่างมาก                                          65
                    ใช้งานเป็นระยะห่างปานกลาง                                      75

                    ใช้งานเป็นระยะถ  ี่                                            85
                    ใช้งานต่อเนื่อง                                               110

                                                                ่
                                                                                                  ่
                       ค. สายไฟฟ้าที่จ่ายกระแสให้แก่มอเตอร์มากกวา 1 ตัว ต้องมีอัตราทนกระแสได้ไม่ต่ ากวา 125%
               ของพิกัดกระแสโหลดเต็มที่ของมอเตอร์ตัวใหญ่ที่สุดในวงจร รวมกับพิกัดกระแสโหลดเต็มที่ของมอเตอร์ตัว
               อื่นๆ ส าหรับสายเมนที่ต่อกับมอเตอร์ทุกตัวเรียกว่าสายป้อน
               - ในกรณีที่มอเตอร์ตัวใหญ่ที่สุดมีหลายตัวให้คิด 125% เพียงตัวเดียว






                                                                                              32025301 การควบคุมไฟฟ้าและนิวแมติก
