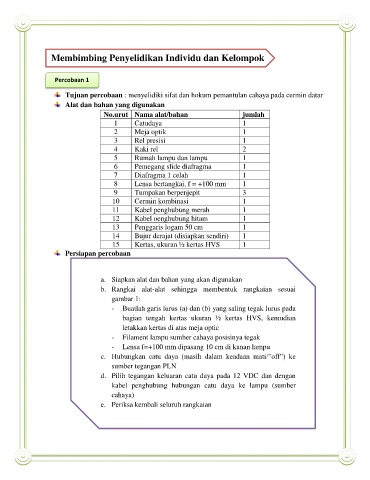

Membimbing Penyelidikan Individu dan Kelompok

Percobaan 1

Tujuan percobaan : menyelidiki sifat dan hokum pemantulan cahaya pada cermin datar
Alat dan bahan yang digunakan
No.urut Nama alat/bahan jumlah
1 Catudaya 1
2 Meja optik 1
3 Rel presisi 1
4 Kaki rel 2
5 Rumah lampu dan lampu 1
6 Pemegang slide diafragma 1
7 Diafragma 1 celah 1
8 Lensa bertangkai, f = +100 mm 1
9 Tumpakan berpenjepit 3
10 Cermin kombinasi 1
11 Kabel penghubung merah 1
12 Kabel oenghubung hitam 1
13 Penggaris logam 50 cm 1
14 Bujur derajat (disiapkan sendiri) 1
15 Kertas, ukuran ½ kertas HVS 1
Persiapan percobaan

a. Siapkan alat dan bahan yang akan digunakan

b. Rangkai alat-alat sehingga membentuk rangkaian sesuai
gambar 1:
- Buatlah garis lurus (a) dan (b) yang saling tegak lurus pada

bagian tengah kertas ukuran ½ kertas HVS, kemudian
letakkan kertas di atas meja optic

- Filament lampu sumber cahaya posisinya tegak
- Lensa f=+100 mm dipasang 10 cm di kanan lampu
c. Hubungkan catu daya (masih dalam keadaan mati/”off”) ke
sumber tegangan PLN

d. Pilih tegangan keluaran catu daya pada 12 VDC dan dengan
kabel penghubung hubungan catu daya ke lampu (sumber
cahaya)
e. Periksa kembali seluruh rangkaian
