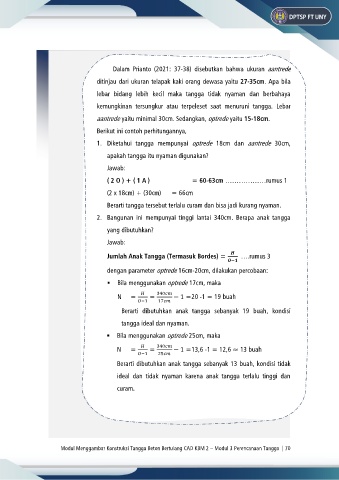

Page 89 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

Dalam Prianto (2021: 37-38) disebutkan bahwa ukuran aantrede

ditinjau dari ukuran telapak kaki orang dewasa yaitu 27-35cm. Apa bila

lebar bidang lebih kecil maka tangga tidak nyaman dan berbahaya
kemungkinan tersungkur atau terpeleset saat menuruni tangga. Lebar

aantrede yaitu minimal 30cm. Sedangkan, optrede yaitu 15-18cm.

Berikut ini contoh perhitungannya,
1. Diketahui tangga mempunyai optrede 18cm dan aantrede 30cm,

apakah tangga itu nyaman digunakan?

Jawab:

( 2 O ) + ( 1 A ) = 60-63cm ………………rumus 1
(2 x 18cm) + (30cm) = 66cm

Berarti tangga tersebut terlalu curam dan bisa jadi kurang nyaman.

2. Bangunan ini mempunyai tinggi lantai 340cm. Berapa anak tangga

yang dibutuhkan?
Jawab:

Jumlah Anak Tangga (Termasuk Bordes) = ….rumus 3
−
dengan parameter optrede 16cm-20cm, dilakukan percobaan:

▪ Bila menggunakan optrede 17cm, maka

N = = 340 − 1 =20 -1 = 19 buah
−1 17
Berarti dibutuhkan anak tangga sebanyak 19 buah, kondisi

tangga ideal dan nyaman.

▪ Bila menggunakan optrede 25cm, maka

N = = 340 − 1 =13,6 -1 = 12,6 ≈ 13 buah
−1 25
Berarti dibutuhkan anak tangga sebanyak 13 buah, kondisi tidak

ideal dan tidak nyaman karena anak tangga terlalu tinggi dan
curam.

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 – Modul 3 Perencanaan Tangga | 70
