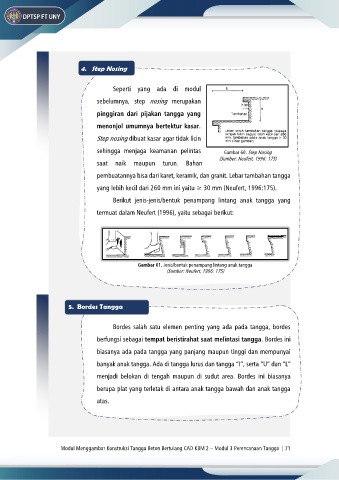

Page 90 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

4. Step Nosing

Seperti yang ada di modul

sebelumnya, step nosing merupakan
pinggiran dari pijakan tangga yang

menonjol umumnya bertektur kasar.
Step nosing dibuat kasar agar tidak licin

sehingga menjaga keamanan pelintas Gambar 60. Step Nosing
(Sumber: Neufert, 1996: 175)
saat naik maupun turun. Bahan

pembuatannya bisa dari karet, keramik, dan granit. Lebar tambahan tangga
yang lebih kecil dari 260 mm ini yaitu ≥ 30 mm (Neufert, 1996:175).

Berikut jenis-jenis/bentuk penampang lintang anak tangga yang

termuat dalam Neufert (1996), yaitu sebagai berikut:

Gambar 61. Jenis/bentuk penampang lintang anak tangga
(Sumber: Neufert, 1996: 175)

5. Bordes Tangga

Bordes salah satu elemen penting yang ada pada tangga, bordes
berfungsi sebagai tempat beristirahat saat melintasi tangga. Bordes ini

biasanya ada pada tangga yang panjang maupun tinggi dan mempunyai

banyak anak tangga. Ada di tangga lurus dan tangga “I”, serta “U” dan “L”

menjadi belokan di tengah maupun di sudut area. Bordes ini biasanya
berupa plat yang terletak di antara anak tangga bawah dan anak tangga

atas.

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 – Modul 3 Perencanaan Tangga | 71
