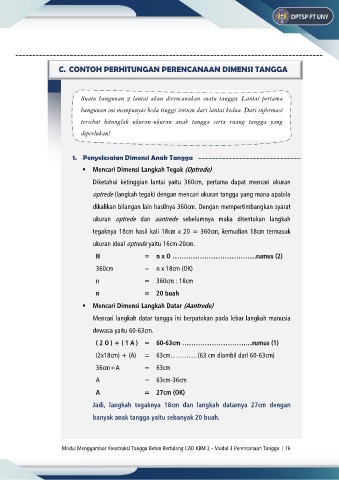

C. CONTOH PERHITUNGAN PERENCANAAN DIMENSI TANGGA
Suatu bangunan 2 lantai akan direncanakan suatu tangga. Lantai pertama
bangunan ini mempunyai beda tinggi 360cm dari lantai kedua. Dari informasi
tersebut hitunglah ukuran-ukuran anak tangga serta ruang tangga yang
diperlukan!
1. Penyelesaian Dimensi Anak Tangga
▪ Mencari Dimensi Langkah Tegak (Optrede)
Diketahui ketinggian lantai yaitu 360cm, pertama dapat mencari ukuran
optrede (langkah tegak) dengan mencari ukuran tangga yang mana apabila
dikalikan bilangan lain hasilnya 360cm. Dengan mempertimbangkan syarat
ukuran optrede dan aantrede sebelumnya maka ditentukan langkah
tegaknya 18cm hasil kali 18cm x 20 = 360cm, kemudian 18cm termasuk
ukuran ideal optrede yaitu 16cm-20cm.
H = n x O ……………………………….rumus (2)
360cm = n x 18cm (OK)
n = 360cm : 18cm
n = 20 buah
▪ Mencari Dimensi Langkah Datar (Aantrede)
Mencari langkah datar tangga ini berpatokan pada lebar langkah manusia
dewasa yaitu 60-63cm.
( 2 O ) + ( 1 A ) = 60-63cm ……………………….…rumus (1)
(2x18cm) + (A) = 63cm…………(63 cm diambil dari 60-63cm)
36cm+A = 63cm
A = 63cm-36cm
A = 27cm (OK)
Jadi, langkah tegaknya 18cm dan langkah datarnya 27cm dengan
banyak anak tangga yaitu sebanyak 20 buah.
