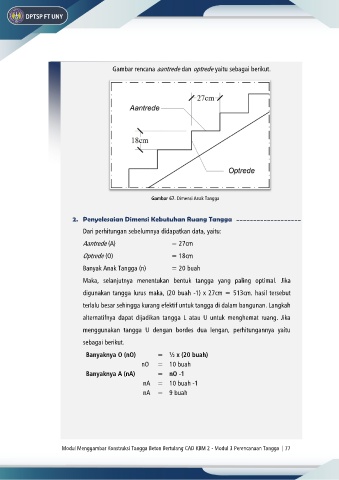

Gambar rencana aantrede dan optrede yaitu sebagai berikut.

Gambar 67. Dimensi Anak Tangga

2. Penyelesaian Dimensi Kebutuhan Ruang Tangga

Dari perhitungan sebelumnya didapatkan data, yaitu:
Aantrede (A) = 27cm

Optrede (O) = 18cm

Banyak Anak Tangga (n) = 20 buah

Maka, selanjutnya menentukan bentuk tangga yang paling optimal. Jika
digunakan tangga lurus maka, (20 buah -1) x 27cm = 513cm. hasil tersebut

terlalu besar sehingga kurang efektif untuk tangga di dalam bangunan. Langkah

alternatifnya dapat dijadikan tangga L atau U untuk menghemat ruang. Jika
menggunakan tangga U dengan bordes dua lengan, perhitungannya yaitu

sebagai berikut.

Banyaknya O (nO) = ½ x (20 buah)
nO = 10 buah
Banyaknya A (nA) = nO -1
nA = 10 buah -1
nA = 9 buah
