Page 97 - Modul Pembelajaran Menggambar Konstruksi Tangga Beton Bertulang pada Mata Kuliah CAD KBM 2 di DPTSP FT UNY oleh Anisa Dwi Safitri

Keseluruhan Panjang Anak Tangga (L) = nA x A
L = 9 buah x 27cm
L = 243cm
Kebutuhan Bordes = A + 63cm
(63 diambil dari langkah orang dewasa 60-

63cm)
= 27cm + 63cm
= 90 cm
Jadi, setelah melakukan perhitungan maka dimensi tangga tersebut yaitu:

Panjang keseluruhan anak tangga = 243cm
Kebutuhan Bordes = 90cm

Ruang awalan dan akhiran tangga = 100cm

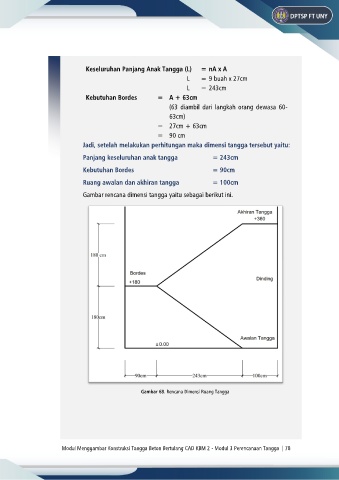

Gambar rencana dimensi tangga yaitu sebagai berikut ini.

Gambar 68. Rencana Dimensi Ruang Tangga

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 - Modul 3 Perencanaan Tangga | 78
