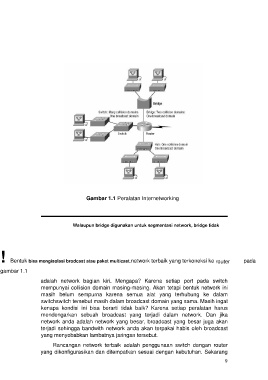

Gambar 1.1 Peralatan Internetworking

Walaupun bridge digunakan untuk segmentasi network, bridge tidak

! Bentuk bisa mengisolasi brodcast atau paket multicast.network terbaik yang terkoneksi ke router pada
gambar 1.1

adalah network bagian kiri. Mengapa? Karena setiap port pada switch
mempunyai collision domain masing-masing. Akan tetapi bentuk network ini
masih belum sempurna karena semua alat yang terhubung ke dalam
switchswitch tersebut masih dalam broadcast domain yang sama. Masih ingat
kenapa kondisi ini bisa berarti tidak baik? Karena setiap peralatan harus
mendengarkan sebuah broadcast yang terjadi dalam network. Dan jika
network anda adalah network yang besar, broadcast yang besar juga akan
terjadi sehingga bandwith network anda akan terpakai habis oleh broadcast
yang menyebabkan lambatnya jaringan tersebut.

Rancangan network terbaik adalah penggunaan switch dengan router
yang dikonfigurasikan dan ditempatkan sesuai dengan kebutuhan. Sekarang
