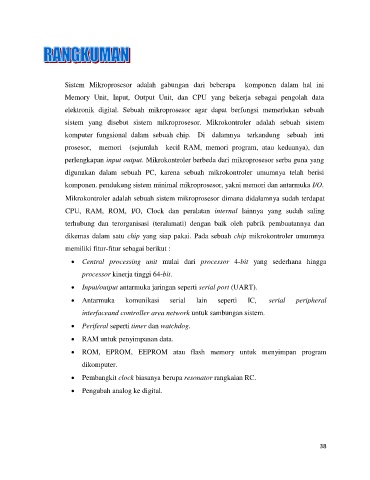

Sistem Mikroprosesor adalah gabungan dari beberapa komponen dalam hal ini

Memory Unit, Input, Output Unit, dan CPU yang bekerja sebagai pengolah data
elektronik digital. Sebuah mikroprosesor agar dapat berfungsi memerlukan sebuah

sistem yang disebut sistem mikroprosesor. Mikrokontroler adalah sebuah sistem
komputer fungsional dalam sebuah chip. Di dalamnya terkandung sebuah inti

prosesor, memori (sejumlah kecil RAM, memori program, atau keduanya), dan
perlengkapan input output. Mikrokontroler berbeda dari mikroprosesor serba guna yang

digunakan dalam sebuah PC, karena sebuah mikrokontroler umumnya telah berisi

komponen. pendukung sistem minimal mikroprosesor, yakni memori dan antarmuka I/O.
Mikrokontroler adalah sebuah sistem mikroprosesor dimana didalamnya sudah terdapat

CPU, RAM, ROM, I/O, Clock dan peralatan internal lainnya yang sudah saling

terhubung dan terorganisasi (teralamati) dengan baik oleh pabrik pembuatannya dan
dikemas dalam satu chip yang siap pakai. Pada sebuah chip mikrokontroler umumnya

memiliki fitur-fitur sebagai berikut :
 Central processing unit mulai dari processor 4-bit yang sederhana hingga

processor kinerja tinggi 64-bit.

 Input/output antarmuka jaringan seperti serial port (UART).
 Antarmuka komunikasi serial lain seperti IC, serial peripheral

interfaceand controller area network untuk sambungan sistem.

 Periferal seperti timer dan watchdog.
 RAM untuk penyimpanan data.

 ROM, EPROM, EEPROM atau flash memory untuk menyimpan program

dikomputer.
 Pembangkit clock biasanya berupa resonator rangkaian RC.

 Pengubah analog ke digital.
