memory, beberapa sistem cache.

 Associative, pencarian data di memori dilakukan dengan membandingkan seluruh

word secara bersamaan, tidak berdasarkan alamat. Waktu akses konstan dan tidak
bergantung pada lokasi dan urutan akses sebelumnya. Contoh: cache memori.

C. Address Decoding
Dekoder banyak digunakan dalam sistem mikroprosessor untuk menunjuk alamat lokasi

memori atau alamat lokasi port I/O, kombinasi logik saluran masukan dekoder berfungsi

sebagai penentu saluran mana yang dipilih. Untuk menunjang pemakaian tersebut telah
banyak dibuat dalam bentuk rangkaian digital yang sudah terintegrasi dalam bentuk IC

(74138, 74139), sehingga pengembang sistem mikroprosessor tidak perlu lagi erpikir
tentang rangkaian digital di dalamnya.

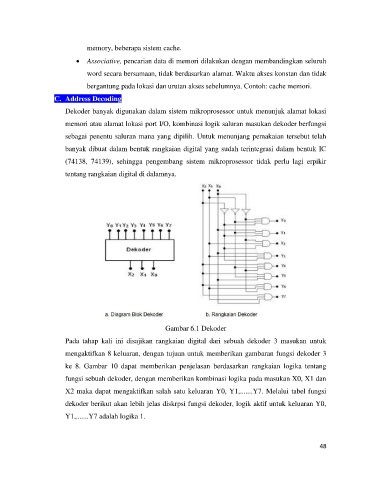

Gambar 6.1 Dekoder

Pada tahap kali ini disajikan rangkaian digital dari sebuah dekoder 3 masukan untuk
mengaktifkan 8 keluaran, dengan tujuan untuk memberikan gambaran fungsi dekoder 3

ke 8. Gambar 10 dapat memberikan penjelasan berdasarkan rangkaian logika tentang

fungsi sebuah dekoder, dengan memberikan kombinasi logika pada masukan X0, X1 dan
X2 maka dapat mengaktifkan salah satu keluaran Y0, Y1,.......Y7. Melalui tabel fungsi

dekoder berikut akan lebih jelas diskrpsi fungsi dekoder, logik aktif untuk keluaran Y0,
Y1,.......Y7 adalah logika 1.
