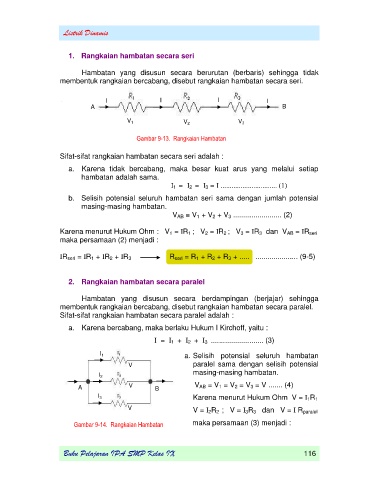

Listrik Dinamis

1. Rangkaian hambatan secara seri

Hambatan yang disusun secara berurutan (berbaris) sehingga tidak
membentuk rangkaian bercabang, disebut rangkaian hambatan secara seri.

I I I I
A B

V 1 V 2 V 3

Gambar 9-13. Rangkaian Hambatan
secara seri
Sifat-sifat rangkaian hambatan secara seri adalah :

a. Karena tidak bercabang, maka besar kuat arus yang melalui setiap
hambatan adalah sama.
I 1 = I 2 = I 3 = I ............................... (1)

b. Selisih potensial seluruh hambatan seri sama dengan jumlah potensial
masing-masing hambatan.
V AB = V 1 + V 2 + V 3 ........................ (2)

Karena menurut Hukum Ohm : V 1 = IR 1 ; V 2 = IR 2 ; V 3 = IR 3 dan V AB = IR seri
maka persamaan (2) menjadi :

IR seri = IR 1 + IR 2 + IR 3 R seri = R 1 + R 2 + R 3 + ..... ..................... (9-5)

2. Rangkaian hambatan secara paralel

Hambatan yang disusun secara berdampingan (berjajar) sehingga
membentuk rangkaian bercabang, disebut rangkaian hambatan secara paralel.
Sifat-sifat rangkaian hambatan secara paralel adalah :

a. Karena bercabang, maka berlaku Hukum I Kirchoff, yaitu :

I = I 1 + I 2 + I 3 .......................... (3)

I 1 a. Selisih potensial seluruh hambatan
V paralel sama dengan selisih potensial
I 2 masing-masing hambatan.
V AB = V 1 = V 2 = V 3 = V ....... (4)
A V B
I 3 Karena menurut Hukum Ohm V = I 1R 1

V V = I 2R 2 ; V = I 3R 3 dan V = I R paralel

Gambar 9-14. Rangkaian Hambatan maka persamaan (3) menjadi :
secara paralel
