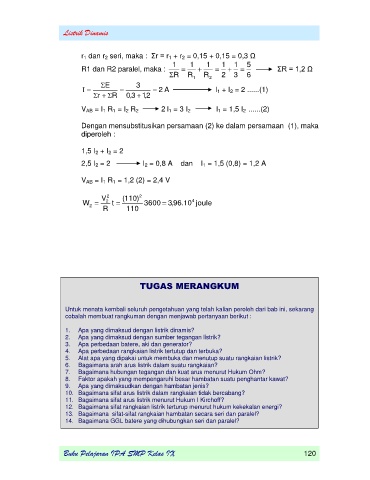

Listrik Dinamis

r 1 dan r 2 seri, maka : Σr = r 1 + r 2 = 0,15 + 0,15 = 0,3 Ω
1 1 1 1 1 5
R1 dan R2 paralel, maka :      ΣR = 1,2 Ω
 R R 1 R 2 2 3 6
 E 3
I    A 2 I 1 + I 2 = 2 ......(1)
 r   R 3 , 0  2 , 1

V AB = I 1 R 1 = I 2 R 2 2 I 1 = 3 I 2 I 1 = 1,5 I 2 ......(2)

Dengan mensubstitusikan persamaan (2) ke dalam persamaan (1), maka
diperoleh :

1,5 I 2 + I 2 = 2

2,5 I 2 = 2 I 2 = 0,8 A dan I 1 = 1,5 (0,8) = 1,2 A

V AB = I 1 R 1 = 1,2 (2) = 2,4 V

V 2 ( 110 ) 2
W  2 t  3600  , 3 96 . 10 4 joule
2
R 110

TUGAS MERANGKUM

Untuk menata kembali seluruh pengetahuan yang telah kalian peroleh dari bab ini, sekarang
cobalah membuat rangkuman dengan menjawab pertanyaan berikut :
1. Apa yang dimaksud dengan listrik dinamis?
2. Apa yang dimaksud dengan sumber tegangan listrik?
3. Apa perbedaan batere, aki dan generator?
4. Apa perbedaan rangkaian listrik tertutup dan terbuka?
5. Alat apa yang dipakai untuk membuka dan menutup suatu rangkaian listrik?
6. Bagaimana arah arus listrik dalam suatu rangkaian?
7.
Bagaimana hubungan tegangan dan kuat arus menurut Hukum Ohm?
8. Faktor apakah yang mempengaruhi besar hambatan suatu penghantar kawat?
9. Apa yang dimaksudkan dengan hambatan jenis?
10. Bagaimana sifat arus listrik dalam rangkaian tidak bercabang?
11. Bagaimana sifat arus listrik menurut Hukum I Kirchoff?
12. Bagaimana sifat rangkaian listrik terturup menurut hukum kekekalan energi?
13. Bagaimana sifat-sifat rangkaian hambatan secara seri dan paralel?

14. Bagaimana GGL batere yang dihubungkan seri dan paralel?
