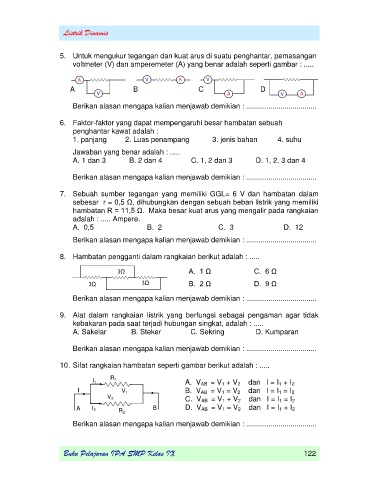

Listrik Dinamis

5. Untuk mengukur tegangan dan kuat arus di suatu penghantar, pemasangan
voltmeter (V) dan amperemeter (A) yang benar adalah seperti gambar : .....

A V A V
A B C D
V A V A
Berikan alasan mengapa kalian menjawab demikian : ...................................

6. Faktor-faktor yang dapat mempengaruhi besar hambatan sebuah
penghantar kawat adalah :
1. panjang 2. Luas penampang 3. jenis bahan 4. suhu

Jawaban yang benar adalah : .....
A. 1 dan 3 B. 2 dan 4 C. 1, 2 dan 3 D. 1, 2, 3 dan 4

Berikan alasan mengapa kalian menjawab demikian : ...................................

7. Sebuah sumber tegangan yang memiliki GGL= 6 V dan hambatan dalam
sebesar r = 0,5 Ω, dihubungkan dengan sebuah beban listrik yang memiliki
hambatan R = 11,5 Ω. Maka besar kuat arus yang mengalir pada rangkaian
adalah : ..... Ampere.
A. 0,5 B. 2 C. 3 D. 12

Berikan alasan mengapa kalian menjawab demikian : ...................................

8. Hambatan pengganti dalam rangkaian berikut adalah : .....

3Ω A. 1 Ω C. 6 Ω

3Ω 3Ω B. 2 Ω D. 9 Ω

Berikan alasan mengapa kalian menjawab demikian : ...................................

9. Alat dalam rangkaian listrik yang berfungsi sebagai pengaman agar tidak
kebakaran pada saat terjadi hubungan singkat, adalah : .....
A. Sakelar B. Steker C. Sekring D. Kumparan

Berikan alasan mengapa kalian menjawab demikian : ...................................

10. Sifat rangkaian hambatan seperti gambar berikut adalah : .....

I 1 R 1 A. V AB = V 1 + V 2 dan I = I 1 + I 2

I V 1 B. V AB = V 1 = V 2 dan I = I 1 = I 2

V 2 C. V AB = V 1 + V 2 dan I = I 1 = I 2

A I 2 R 2 B D. V AB = V 1 = V 2 dan I = I 1 + I 2

Berikan alasan mengapa kalian menjawab demikian : ...................................
