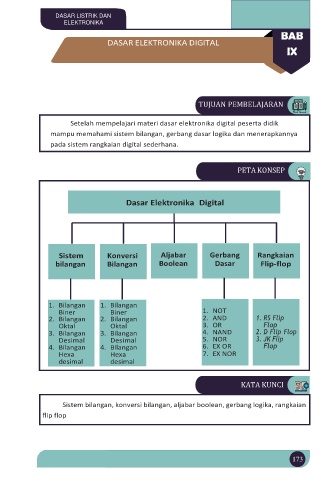

DASAR LISTRIK DAN
ELEKTRONIKA

BAB
DASAR ELEKTRONIKA DIGITAL
IX

TUJUAN PEMBELAJARAN

Setelah mempelajari materi dasar elektronika digital peserta didik
mampu memahami sistem bilangan, gerbang dasar logika dan menerapkannya
pada sistem rangkaian digital sederhana.

PETA KONSEP

Dasar Elektronika Digital

Sistem Konversi Aljabar Gerbang Rangkaian
bilangan Bilangan Boolean Dasar Flip-flop

1. Bilangan 1. Bilangan
Biner Biner 1. NOT
2. Bilangan 2. Bilangan 2. AND 1. RS Flip
Oktal Oktal 3. OR Flop
3. Bilangan 3. Bilangan 4. NAND 2. D Flip Flop
Desimal Desimal 5. NOR 3. JK Flip
4. Bilangan 4. Bilangan 6. EX OR Flop
Hexa Hexa 7. EX NOR
desimal desimal

KATA KUNCI

Sistem bilangan, konversi bilangan, aljabar boolean, gerbang logika, rangkaian
flip flop
