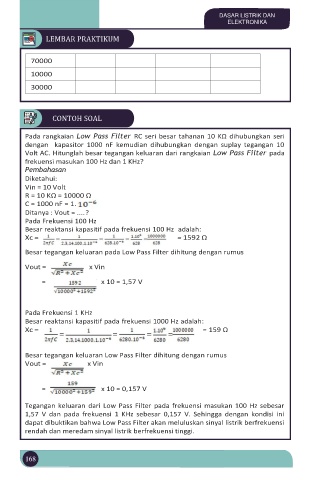

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

70000

10000

30000

CONTOH SOAL

Pada rangkaian Low Pass Filter RC seri besar tahanan 10 KΩ dihubungkan seri
dengan kapasitor 1000 nF kemudian dihubungkan dengan suplay tegangan 10
Volt AC. Hitunglah besar tegangan keluaran dari rangkaian Low Pass Filter pada
frekuensi masukan 100 Hz dan 1 KHz?
Pembahasan
Diketahui:
Vin = 10 Volt
R = 10 KΩ = 10000 Ω
C = 1000 nF = 1.
Ditanya : Vout = .... ?
Pada Frekuensi 100 Hz
Besar reaktansi kapasitif pada frekuensi 100 Hz adalah:
Xc = = 1592 Ω
Besar tegangan keluaran pada Low Pass Filter dihitung dengan rumus

Vout = x Vin
= x 10 = 1,57 V

Pada Frekuensi 1 KHz
Besar reaktansi kapasitif pada frekuensi 1000 Hz adalah:
Xc = = 159 Ω

Besar tegangan keluaran Low Pass Filter dihitung dengan rumus
Vout = x Vin

= x 10 = 0,157 V

Tegangan keluaran dari Low Pass Filter pada frekuensi masukan 100 Hz sebesar
1,57 V dan pada frekuensi 1 KHz sebesar 0,157 V. Sehingga dengan kondisi ini
dapat dibuktikan bahwa Low Pass Filter akan meluluskan sinyal listrik berfrekuensi
rendah dan meredam sinyal listrik berfrekuensi tinggi.

168
