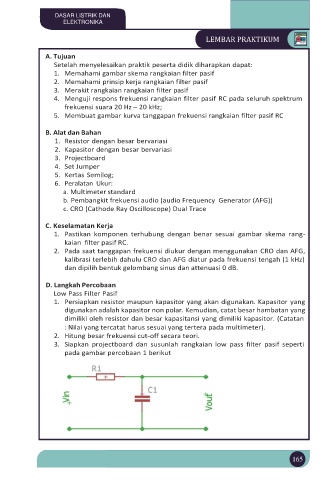

Page 182 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

A. Tujuan
Setelah menyelesaikan praktik peserta didik diharapkan dapat:
1. Memahami gambar skema rangkaian filter pasif
2. Memahami prinsip kerja rangkaian filter pasif
3. Merakit rangkaian rangkaian filter pasif
4. Menguji respons frekuensi rangkaian filter pasif RC pada seluruh spektrum
frekuensi suara 20 Hz – 20 kHz;
5. Membuat gambar kurva tanggapan frekuensi rangkaian filter pasif RC

B. Alat dan Bahan
1. Resistor dengan besar bervariasi
2. Kapasitor dengan besar bervariasi
3. Projectboard
4. Set Jumper
5. Kertas Semilog;
6. Peralatan Ukur:
a. Multimeter standard
b. Pembangkit frekuensi audio (audio Frequency Generator (AFG))
c. CRO (Cathode Ray Oscilloscope) Dual Trace

C. Keselamatan Kerja
1. Pastikan komponen terhubung dengan benar sesuai gambar skema rang-
kaian filter pasif RC.
2. Pada saat tanggapan frekuensi diukur dengan menggunakan CRO dan AFG,
kalibrasi terlebih dahulu CRO dan AFG diatur pada frekuensi tengah (1 kHz)
dan dipilih bentuk gelombang sinus dan attenuasi 0 dB.

D. Langkah Percobaan
Low Pass Filter Pasif
1. Persiapkan resistor maupun kapasitor yang akan digunakan. Kapasitor yang
digunakan adalah kapasitor non polar. Kemudian, catat besar hambatan yang
dimiliki oleh resistor dan besar kapasitansi yang dimiliki kapasitor. (Catatan
: Nilai yang tercatat harus sesuai yang tertera pada multimeter).
2. Hitung besar frekuensi cut-off secara teori.
3. Siapkan projectboard dan susunlah rangkaian low pass filter pasif seperti
pada gambar percobaan 1 berikut

165
